TPA平面包絡環面蝸桿減速器
一、概述
平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為—40℃～+40℃，輸入軸轉速不大于1500轉／分，蝸桿軸可反兩面方向旋轉。
二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS．其中：TP-平面包絡環面蝸桿組合為

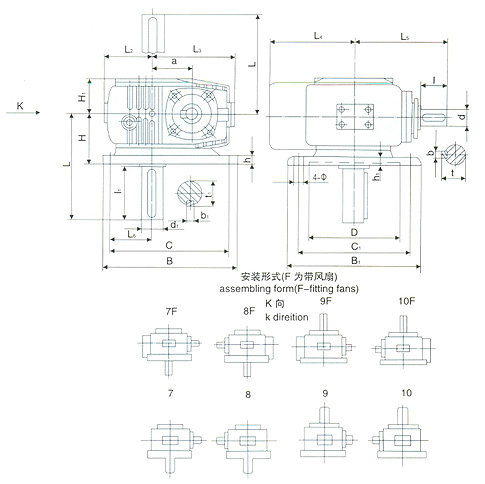

A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。

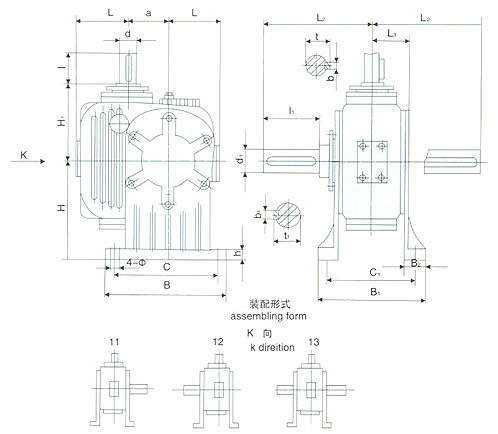

B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器

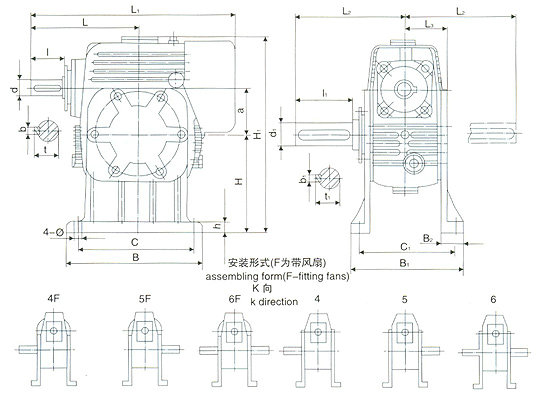

C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器

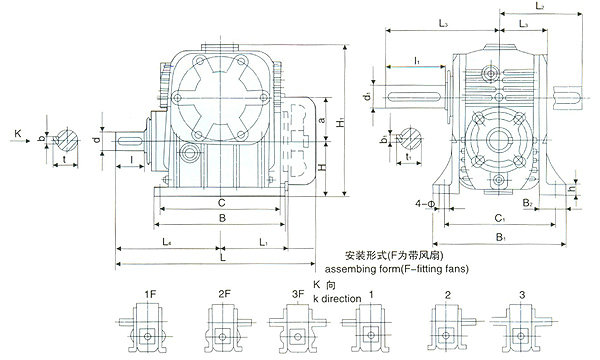

D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器

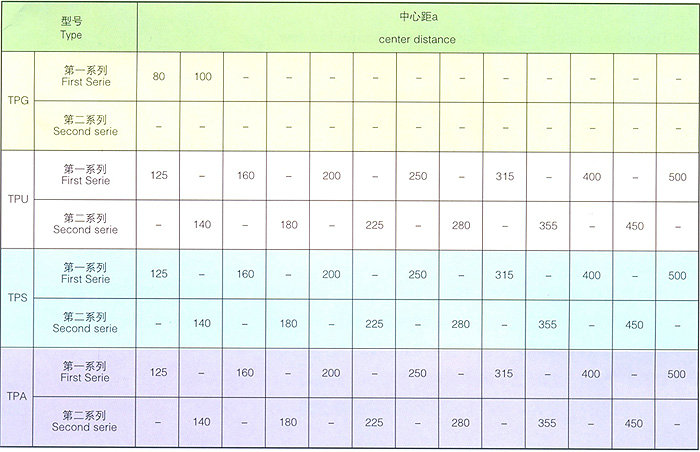

三、型號及傳動比
注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。

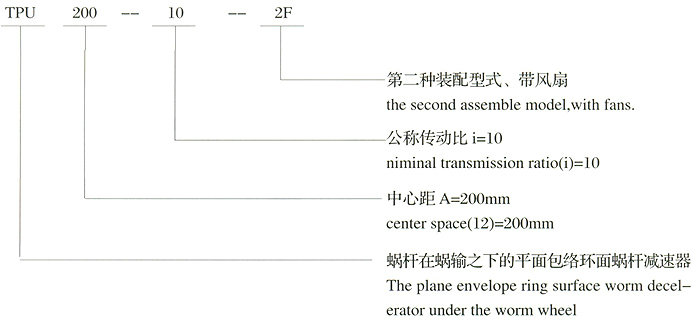

四、標記示例

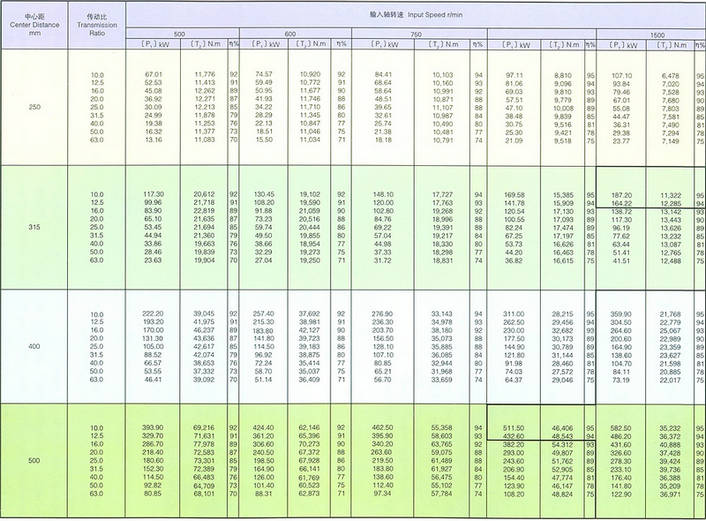

五、平面包絡環面蝸桿減速器額定輸入軸功率表
