NGW-QJ型行星齒輪減速器
產品詳細說明：
產品詳細介紹：
此系列包括:NGW-QJ42,NGW-QJ52,NGW-QJ62,NGW-QJ72,NGW-QJ82,NGW-QJ92
1 概述
NGW—QJ型行星齒輪減速器是在參照NGW型行星齒輪減速器的基礎上設計咸的一種專用減速器。它不僅保留了原NGW標準(J81799-76)的主要優點，而且適用于安裝在與水平線傾斜的狀態下直接傳遞徑向負荷的場合。該減速器主要用在水泥機械球磨機的主傳動減速裝置上，也可用作其它相類似的傳動裝置。
該減速器有如下優點：
(1)該減速器具有體積小、重量輕。承載能力高、使用壽命長．運轉平穩。低噪音等優點．而且輸入輸出軸端均能承受較大的徑向負荷；
(2)工作環境溫度：一40—45℃；
(3)輸入轉速：≤1500r／min
(4)傳動效率：η=0.94—0.96；

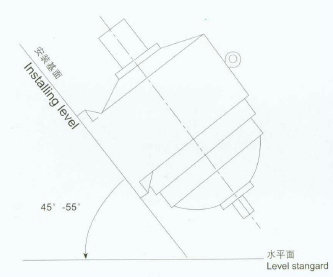

(5)工作傾斜角度：45°—55°(如圖3—27所示)；
(6)可正反運轉；
(7)壽命：不低于35000、40000h：
(8)工況：連續型； (9)潤滑：備有自身循環潤滑系統。
2.型號意義

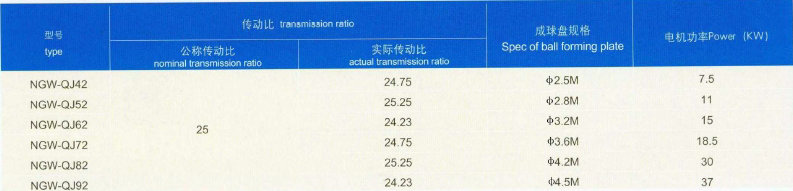

3．技術參數及承載能力

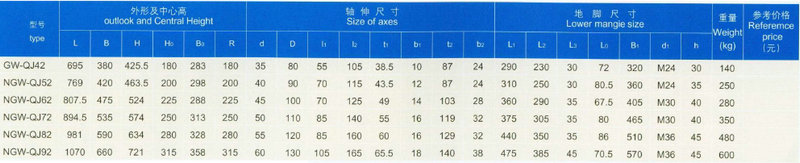

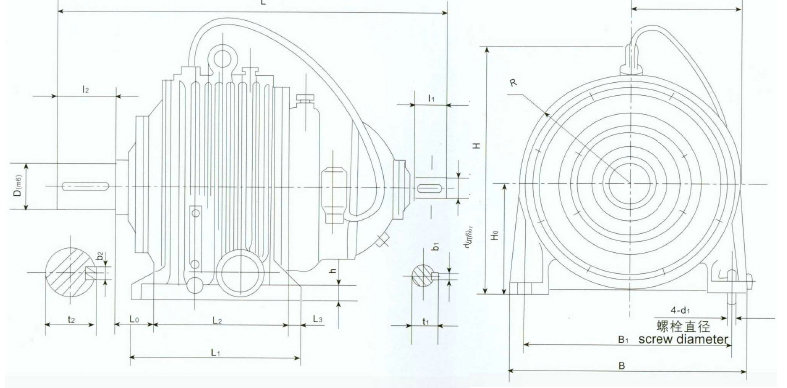

4.外形和安裝尺寸
(二)選用方法
選用NGW-S型行星減速器時，應根據使用條件按下式計算：
NX=NS1K1KW 或MX=MSK1K2
式中in which Nx---選用輸入功率
Ns---實際輸入功率
Mx---選用輸出扭矩
Ms----實際輸出扭矩
K1----使用系數
K2-----與潤滑條件有關的系數.當減速器條件循環潤滑時K2=1,當減速器采用油滑時K2推薦值見下表
使用系數K1
采用油滑池潤滑時的系數K2
