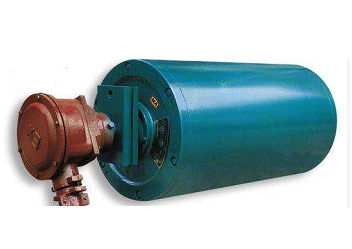

YZN型大功率擺線針輪油浸式電動滾筒
產品詳細介紹：
一、產品概述
電動滾筒作為皮帶運輸機和提升等設備的動力，廣泛應用于礦山、冶金、化工、煤炭、建材、電力、輕工、糧食及交通運輸?shù)炔块T。
電動滾筒與一般減速機構相比，具有結構緊湊，體積小、重量輕，密封性好，安裝方便，維修簡單等優點一可用于粉塵大、潮濕、泥濘、露天等環境惡劣場所，環境溫度在—20度～40度，一般不用于輸送高溫物料及易爆場所，海拔高度不超過1000米，并應水平安裝。
我公司參照機械部JB／T7330—94標準設計生產的電動滾筒有定軸齒輪。行星齒輪、擺線針輪三種傳動形式，安裝形式有電機內置(內裝)，電機外置(外裝)以及用于移動式輸送機上的移動式。共有YJDTN(即TDY75）YJBTN、wBTN(wDTN、WXTN)以及YJDY，等六大系列產品，各產品均可包膠，其中膠面有平膠、“人”字膠及菱形膠三種，除YJDY、型移動滾筒外均可附加逆止功能。電機內置時有油冷和油浸式兩種；電機外置時有臥式直列型。立式電機型。臥式垂直型三種裝配形式，電動機采用Y系列電機配套，如選用隔爆型電機可用于隔爆要求場所，另外還可配加ZL型彈性柱銷齒式聯軸器、YOX型液力偶合器以及YWZ型液壓推桿制動器。

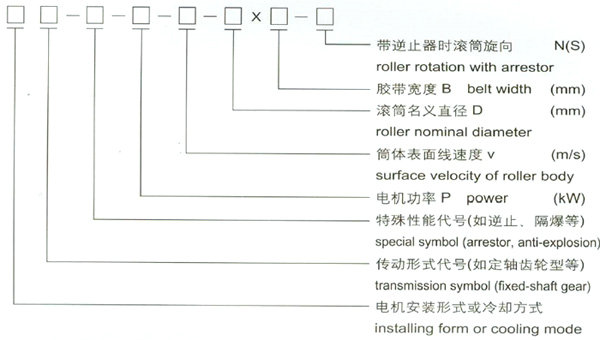

二、電動滾筒的表示方法
1、關于滾筒型式代號的幾點說明：
(1)電機安裝形式及冷卻方式：
電機內置時一般標注電機冷卻方式：油冷式(Y)．油浸式（J）
電機外置時標注電機安裝形式：
臥式電機直列型(WⅠ)、立式電機直聯型(WⅡ)、臥式電機垂直型(WⅢ)
(2)傳動形式代號：
定軸齒輪傳動(D)(硬齒面定軸齒輪加A)、擺線針輪傳動(Z)。(15kW向下功率標注B)、行星齒輪
傳動(X)
(3)特殊性能代號：
通用型(T可不標注)、逆止型(N)，移動型(Y1)、防爆型(B)．防腐型(F)等；
外裝滾筒還可下標：彈性柱銷聯軸器型(G)。液力偶合器型(Y)、液壓推桿制動型(Z)
注： 由以上(1)(2)(3)三種特性共同組成品種型號，如：
原TDY75式定車由齒輪言由冷(油浸)式電動滾筒標記…………………………………………TLD
油冷(油浸)式移動滾筒標記為�！璗LD
油冷(油浸)式通用固定式內裝擺線電動滾筒標記(1．1-15kW)…………………………………………TLD
外裝臥式電機直列式配彈性柱銷聯軸器型擺線電動滾筒標記為…………………………………………W1BG
外裝立式電機直聯聯車由器型擺線電動滾筒標記…………………………………………WuBG
內裝大功率擺線針輪油浸式電動滾筒標記為…………………………………………YZ等
2、關于配帶逆止器功能時電動滾筒旋向的規定：
由電源輸入端(電機內裝時為接線盒端，外裝時為電機尾部)觀察，滾筒順時針旋轉時標
注S，滾筒逆時針旋轉時標注N，不帶逆止器時不標注。帶逆止器而不標注方向時．我公司以
順時針為準。
3、電動滾筒型號標記示例：
例一：
油浸式電機功率為15kW，電動滾筒表面線速度為1．60m／s，滾筒名義直徑630mm，膠帶帶寬下000mm，配帶逆止器，由接線盒端觀察，電動滾筒為順時針旋轉的定軸齒輪滾筒標記為：
JD—N—15—1.60—630X1000—S
例二：
立式直聯電動機功率為，15kW，電動滾筒表面線速度為1．60m／s，滾筒名義直徑500mm，輸送機膠帶帶寬為800mm．配帶逆止器，由電動機尾部觀察，電動滾筒為順時針旋轉的立式電機直聯接軸型外裝式擺線滾筒標記為：
WuB—N—15—1.60—500X800—S
四、電動滾筒使用注意事項
1．使用前應檢查滾筒內部油量，油量以滾筒半徑的2／3為宜；檢查電機接線是否正確。
2．滾筒須空載啟動。
3．滾筒第一次工作300小時后更換筒內潤滑油(牌號為N150)，以后每隔5000小時換油一次并進行保養維修。
4．定期檢查油位，根據密封情況調整油封彈簧或更換油封
YZ、YZN型大功率擺線針輪油浸式電動滾筒
1、概述
該系列電動滾筒是我公司為滿足市場需要，參照J(rèn)B／T7330—94《電動滾筒》標準，結合TD75型、DTⅡ型和氣墊式皮帶輸送機的選用要求而自行設計的系列產品。傳動結構采用F級絕緣油浸式電機與擺線針輪減速機構聯成剛性整體型式。具有體積小、重量輕、效率高、噪聲低等優點。

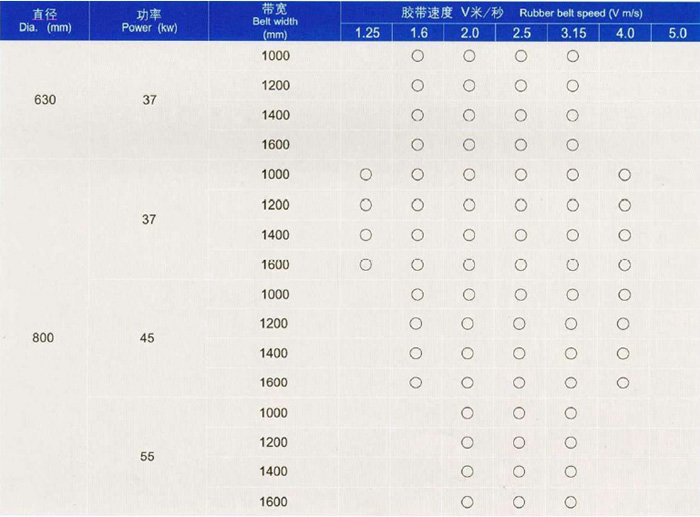

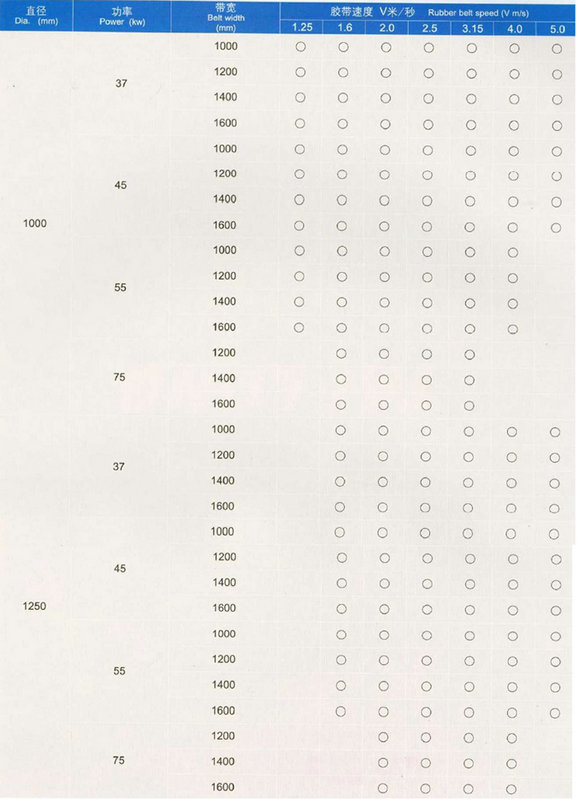

2、YZ、YZN型大功率擺線針輪油浸式電動滾筒參數表

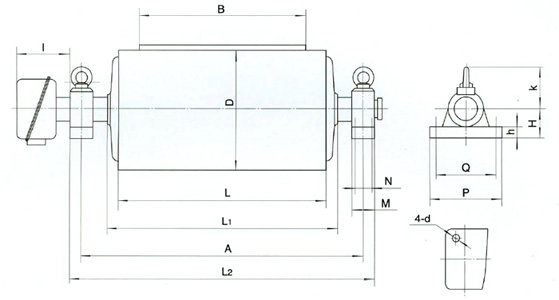

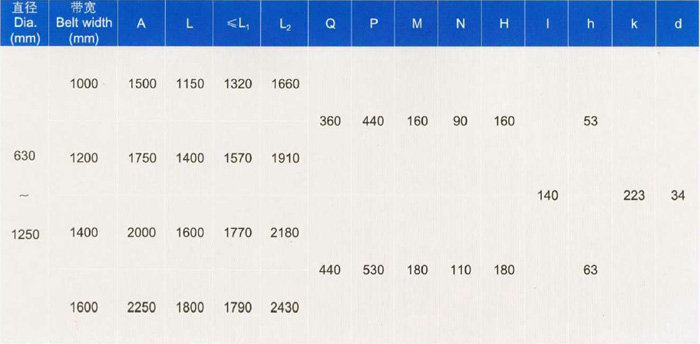

3、外型安裝尺寸
