GL-P型系列鍋爐爐排減速器
產品編號：
產品名稱：GL-P型系列鍋爐爐排減速器
產品類別：鍋爐爐排減速機
產品規格：

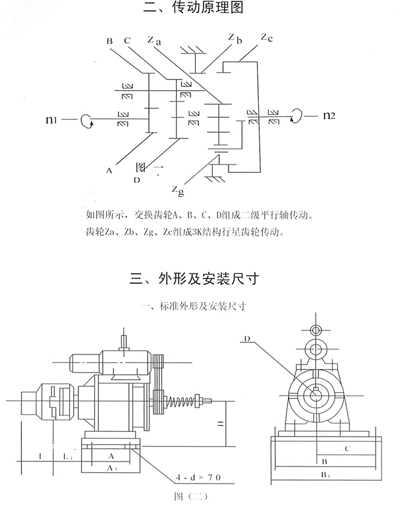

GL-P型系列鍋爐爐排減速器是我廠與鍋爐科研單位的技術人員共同研制開發的一種新穎鍋爐爐排驅動裝置，采用3K結構漸開線齒輪行星傳動及浮動均載機構，具有功率分流等特點，產品配用電磁調速電機和控制器（根據用戶需要還可配用變頻調速電機及變頻器等）進行平滑無級調速，調速范圍廣，使用方便，性能穩定可靠，并裝有可靠的過載保護機構。
該系列減速器采用了優化設計，結構先進、緊湊、體積小、重量輕、效率高、壽命長、噪聲低、易維修，是一種新型、理想的鍋爐節能輔機。
|
主要技術參數 |
|
鍋爐爐排
減速器型號 |
GL-5P |
GL-5PA |
GL-10P |
GL-16P |
GL-20P |
GL-30P |
GL-40P |
|
總減速比 |
5278 |
7357 |
5564.7 |
5515 |
5682 |
5415.5 |
8037 |
|
輸出軸轉速范圍(R/min) |
0.02368
-0.2368 |
.01631
-0.1631 |
0.02246
-0.2267 |
0.02267
-0.2267 |
0.02200
-0.2200 |
0.02308
-0.2308 |
0.01555
-0.1555 |
|
額定輸出扭距 |
5000 |
5500 |
7000 |
10000 |
20000 |
30000 |
45000 |
|
匹配鍋爐噸位
(t/h)(參考) |
2.4 |
4
(特殊鍋爐) |
6 |
8.10
8.10 |
15.2 |
25 |
35.40
65.75
(雙爐排)
|
|
電磁
調速
電機
|
型號 |
YCT90-4B |
YCT112-4A |
YCT112-4B |
YCT132-4A |
YCT132-4B |
YCT160-4A |
YCT160-4B |
|
功率 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|
轉速(r/min) |
125-1250(無級)
|
|
減速器自重 |
200 |
200 |
350 |
620 |
680 |
1050 |
1600 | |
